空壓機節流閥是通過突然縮小通道截面,使制冷劑降壓節流和適當調節制冷劑流量的設備。

通常布置在向蒸發器、中冷器、空壓機空氣分離器、低壓循環空壓機貯液器或氨液分離器節流供液的管路上。

常用的空壓機節流閥有毛細管、手動空壓機節流閥、浮球閥和熱力膨脹閥等。

1.毛細管

毛細管是小型制冷系統中常用的空壓機節流閥,其管徑一般為0.6~0.5 mm。在使用毛細管作節 流閥時,毛細管的管徑越小,長度越長，則產生的節流效應就越明顯。

當用毛細管作為空壓機節流閥來連接制冷系統的高、低壓管道時,在制冷壓縮機停機后，系統壓力迅速趨于平衡,故有利于再次啟動。

但也會在停機時部分制冷劑液體進入蒸發器,這樣當制冷壓 縮機再次啟動時,可能產生濕沖程。毛細管節流裝置具有制冷量小調節性能差等特點,因此其 多用于蒸發溫度變化范圍不大,且工況較穩定的小型直接膨脹式制冷裝置中。

2.手動空壓機節流閥

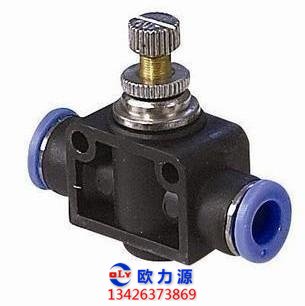

手動空壓機節流閥的結構。

根據需要,空壓機節流閥的閥搬可采用針型、塞型和窗型。

一般針型適用于較小通徑 的空壓機節流閥;塞型適用于中等通徑的空壓機節流閥;窗型適用于較大通徑的空壓機節流閥。空壓機節流閥的閥桿螺紋一 般為細牙。

旋轉手輪時,旋瓣升降距離較小,允許液體流通截面積變化也很小。

空壓機節流閥在開啟時,閥瓣與閥座間形成的窄小通徑,使得制冷劑流過時產生極大的流動阻力，壓力發生明顯地下降,緊接著通道面積突然擴大,使制冷劑膨脹,壓力繼續下降，從而完成絕熱節流過程。

節流后的低壓制冷劑(氣液混合流體)供入蒸發器、中冷器、空壓機空氣分離器、低壓循環貯液器或氨液分離器等。
